国开《机械制图》第4次形考任务答案

（本部分作业覆盖教材第5~6章的内容，要求第17周以前完成）。

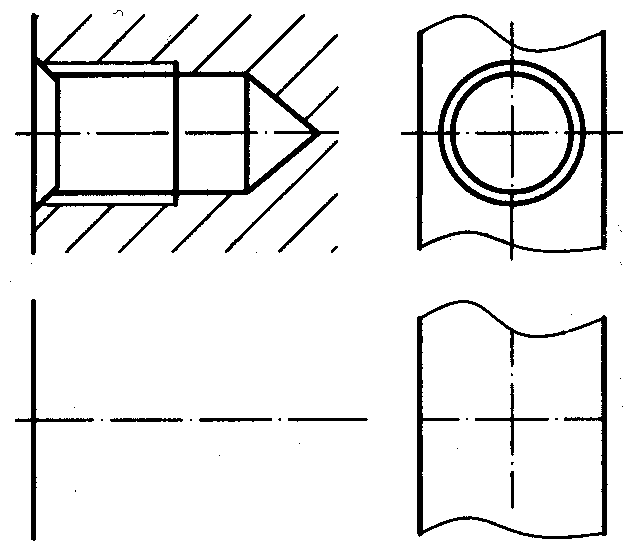

1．分析下列螺纹画法上的错误，在指定的位置上画出正确的图。（10分）

（1）

（2）

2．根据螺纹的规定画法绘制螺纹的主视图、左视图。（10分）

(1）外螺纹的大径为M20，杆长40螺纹长30，倒角C2。

(2）内螺纹的大径为M16，钻孔深度为30,螺纹长22

3．按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。（20分）

(1)粗牙普通螺纹，公称直径20,螺距2.S，中等公差精度，中径、顶径公差带代号6g，中等旋合长度，右旋．螺纹长20，倒角C 2.5。

(2)细牙普通螺纹，公称直径16,螺距1，中等公差精度，中径与顶径公差带代号均为6H，中等旋合长度，左旋。孔深30，螺纹长22,倒角C1。

(3)非密封圆柱管螺纹，尺寸代号为1/4，公差等级为A级。右旋，螺纹长18，倒角C2。

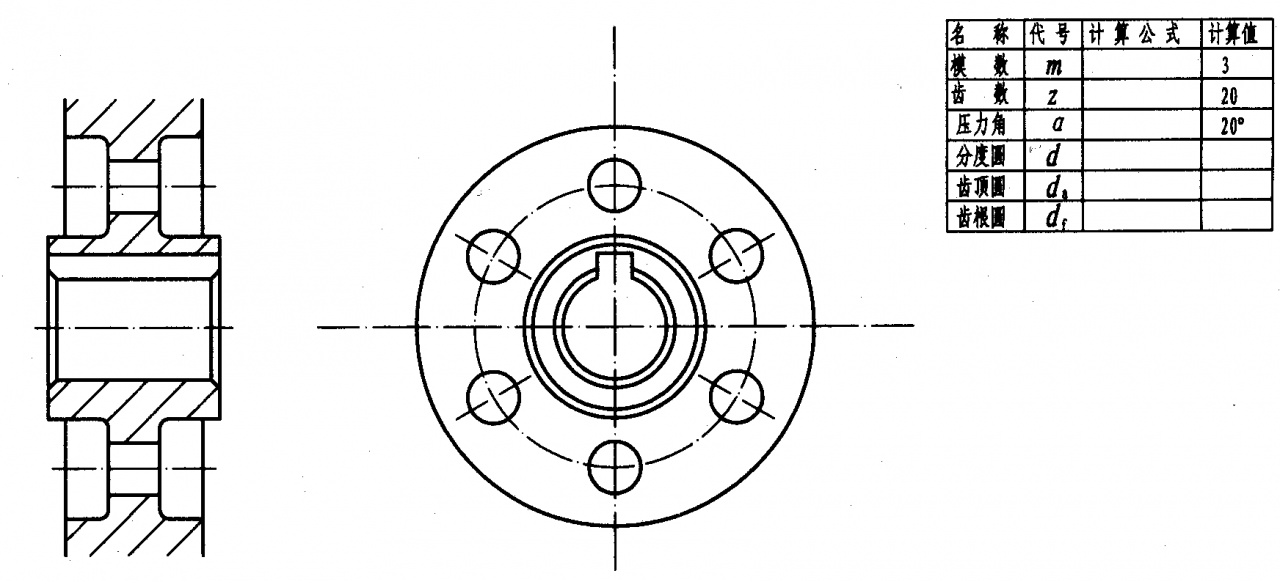

4．已知直齿圆柱齿轮模数为m=3,齿数z=20，计算齿轮的分度圆、齿顶圆和齿根圆的直径填入下表，并完成齿轮轮齿部分的投影和标注轮齿部分的尺寸。（10分）

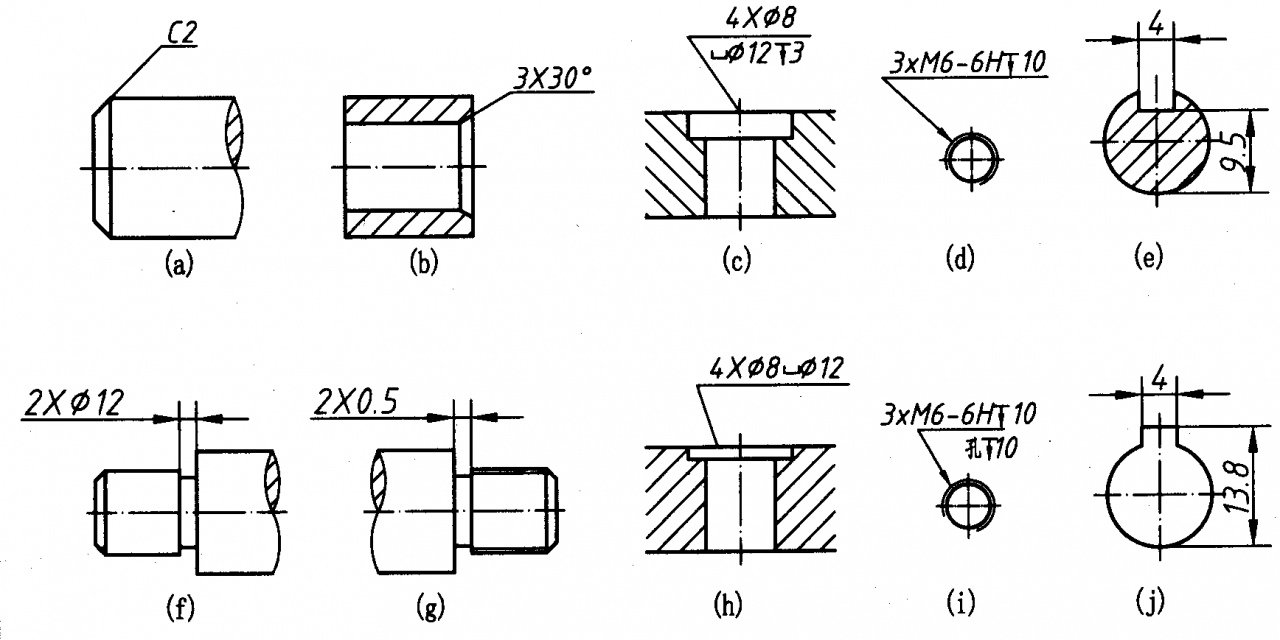

5. 选择正确的尺寸注法。（10分）

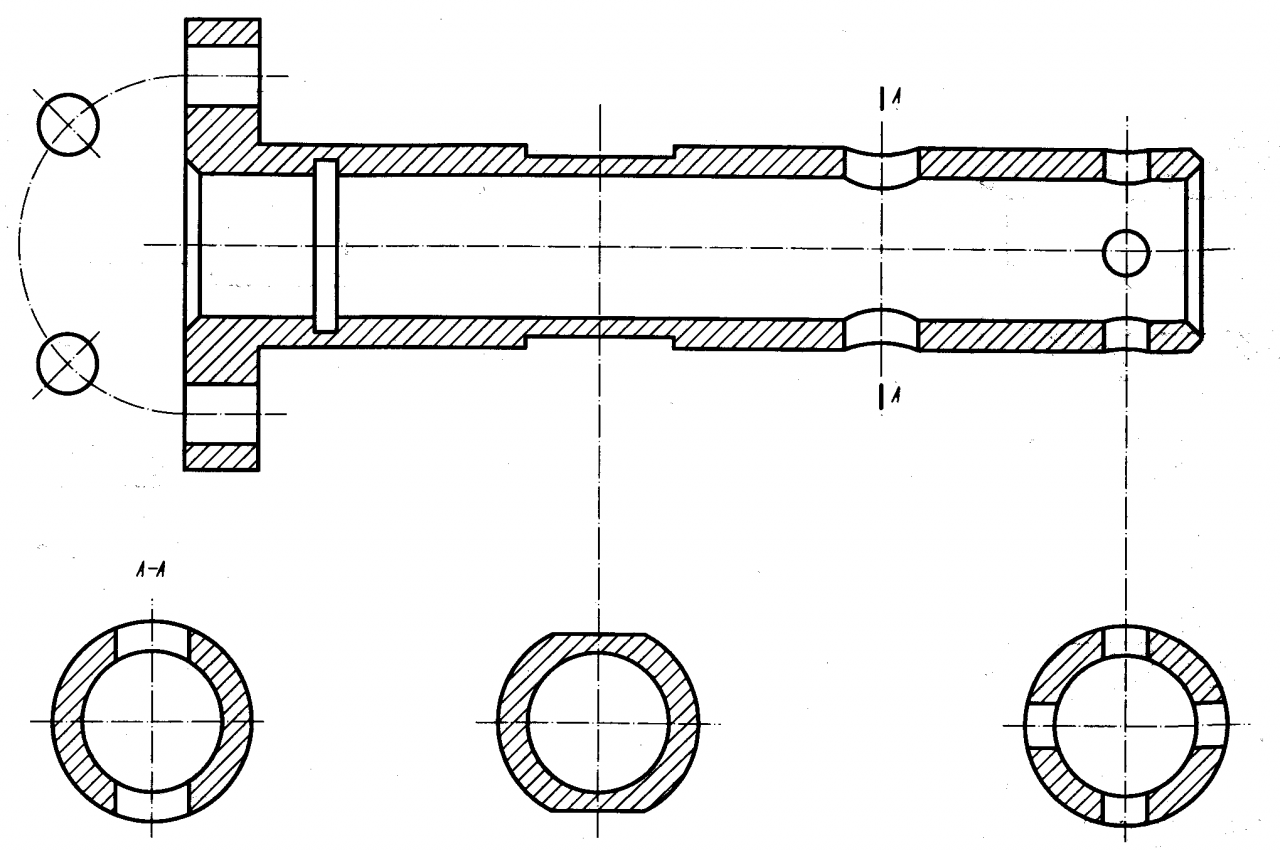

6. 选择尺寸基准，标注零件尺寸（尺寸数字由图中量取整数）。（10分）

7. 表面粗糙度注写。（20分）

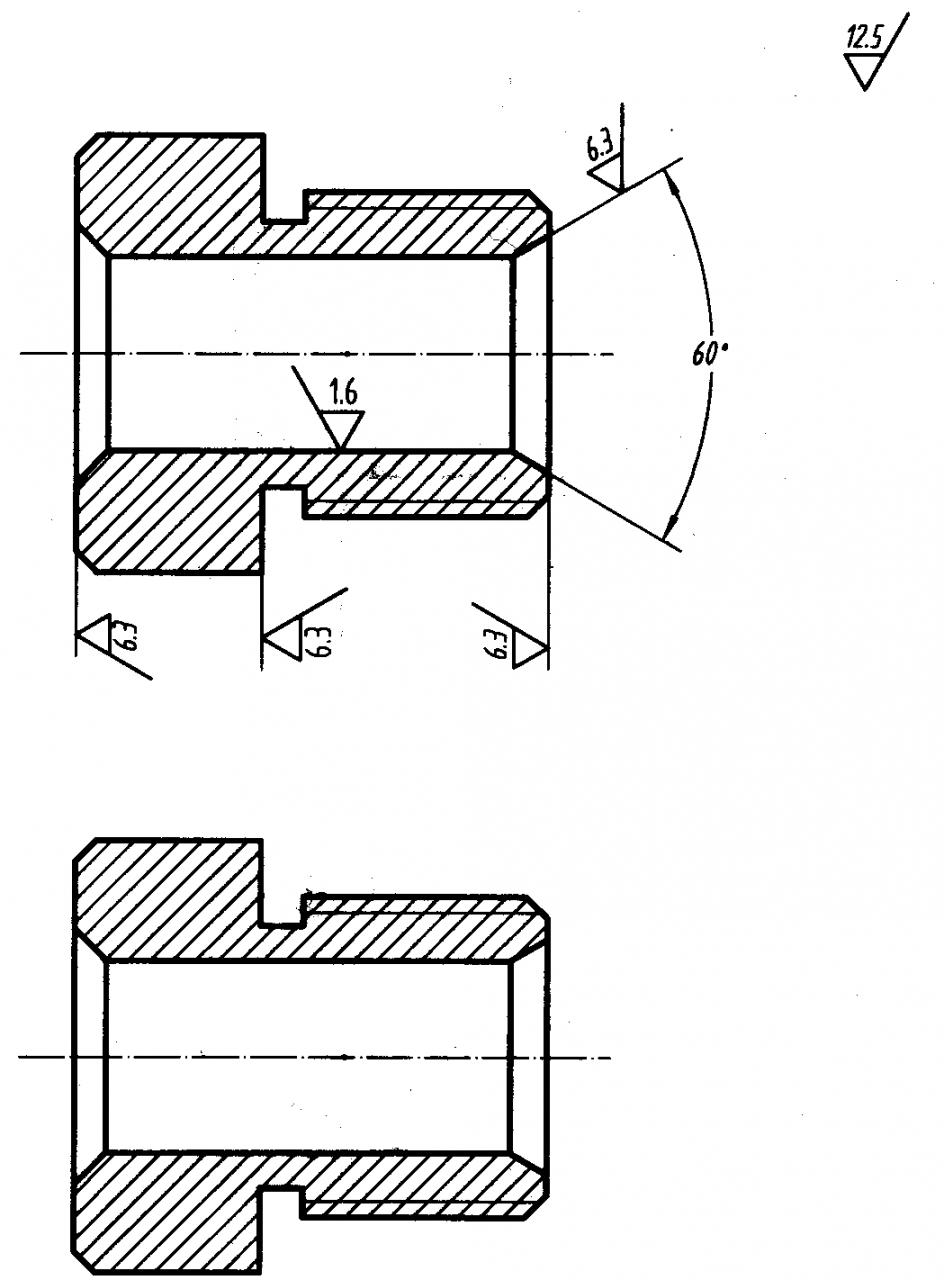

（1）找出表面粗糙度标注的错误，并将正确的标注在下图中。

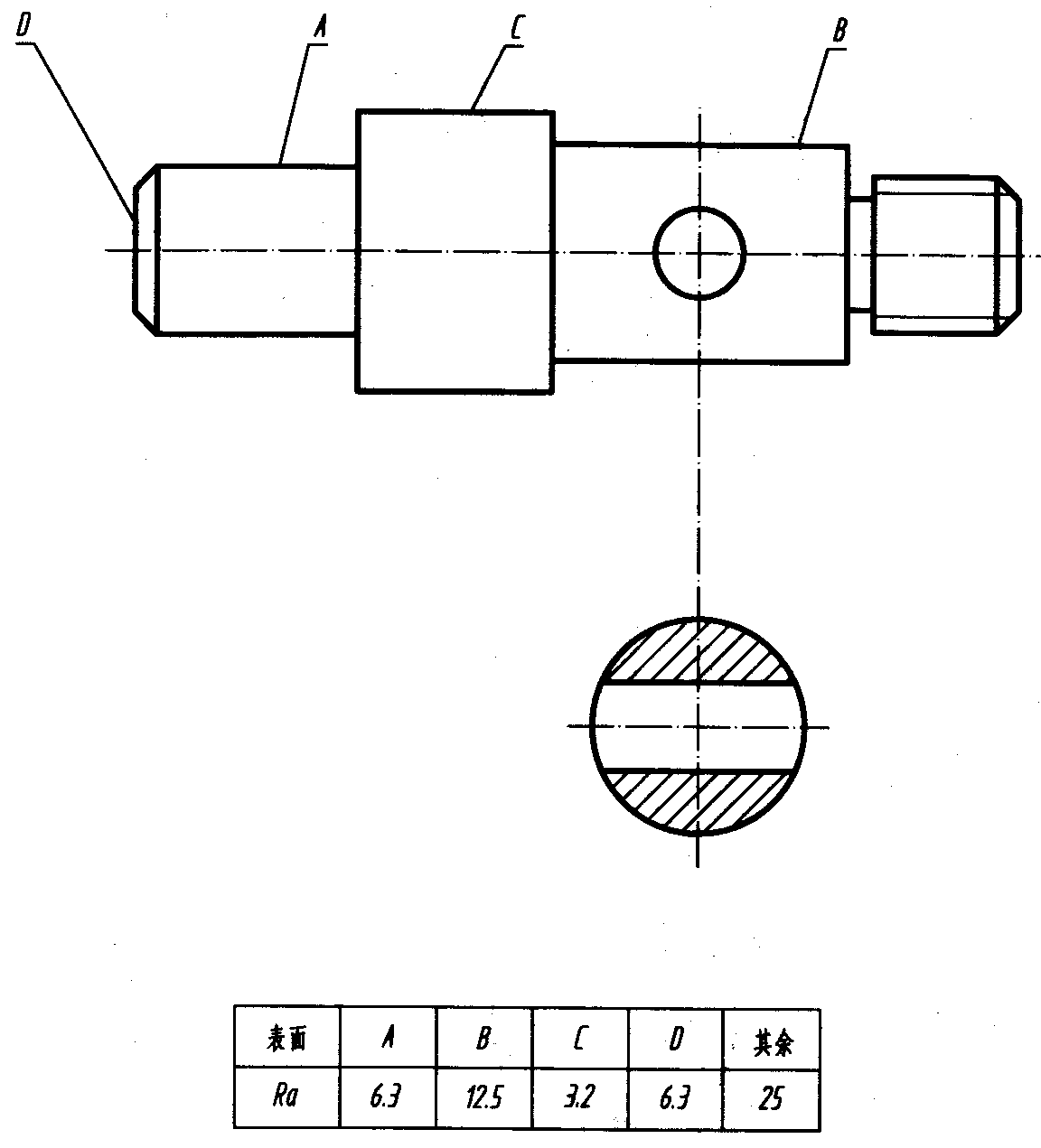

（2）在图中标注尺寸（按1:1从图中量取尺寸数值，取整数），表中给出的Ra数值，在图中标注表面粗糙度。

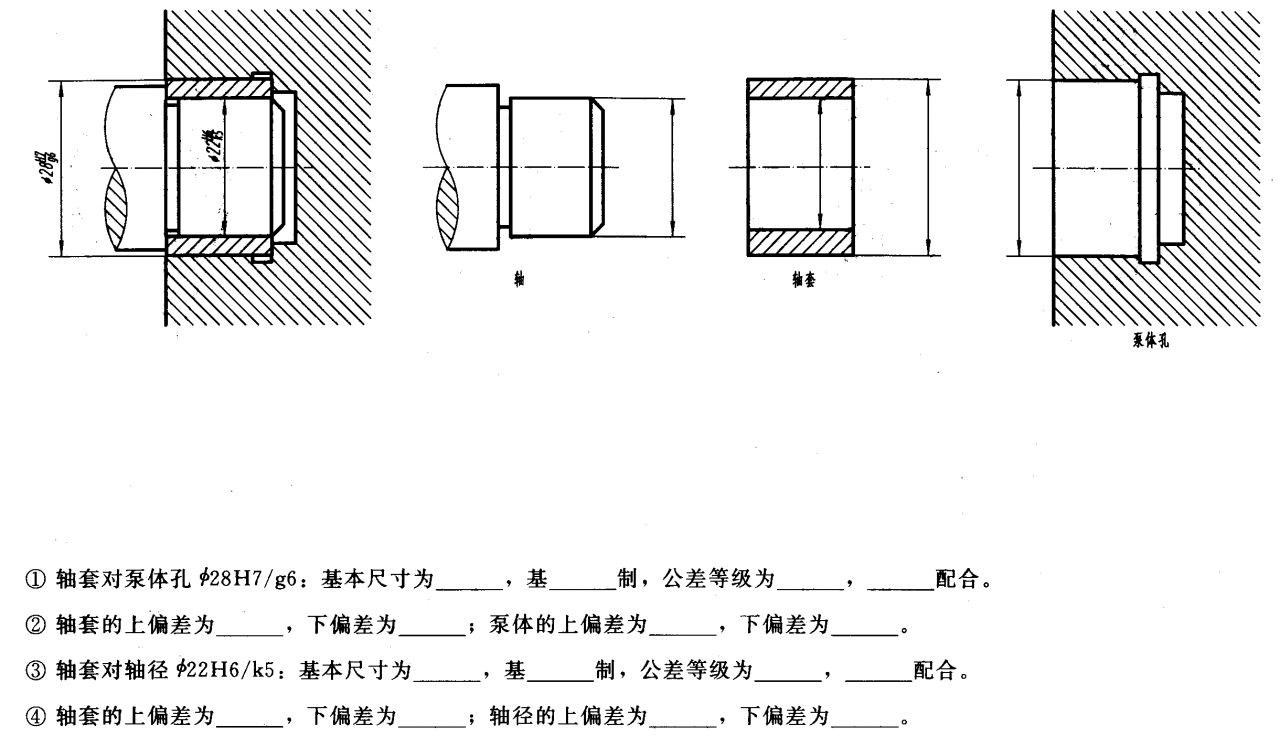

8. 解释配合代号的含义，并查出极限偏差数值．标注在零件图。（10分）
